Outil d'alignement pour insert M5-M6 (Insert Straightener) CNC Kitchen

En savoir plus

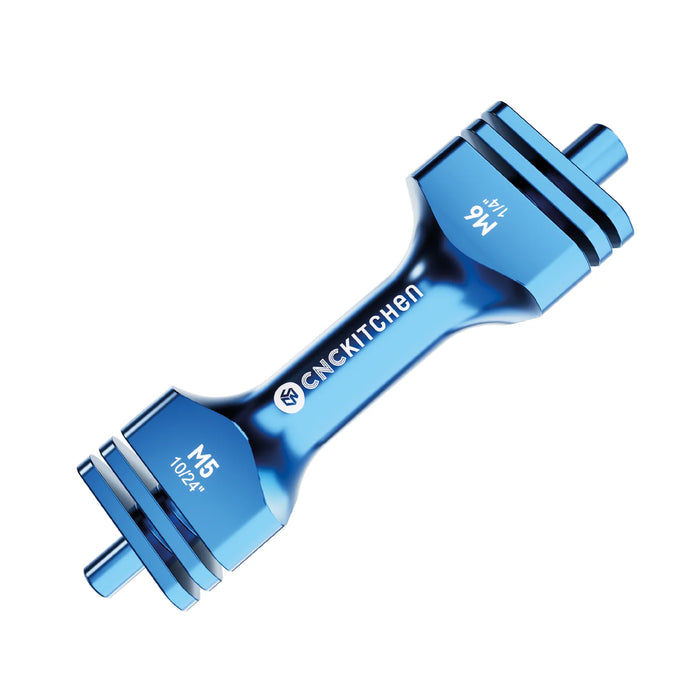

Le "Insert Straightener" de chez CNC Kitchen est un outil destiné à faciliter la pose des inserts de la même marque dans vos pièces imprimées en 3D. Il s'utilise dans la phase finale de la pose à chaud de l'insert. Son utilisation permet une pose strictement affleurante et perpendiculaire.

Lors de l’installation d’un insert à chaud, même un léger écart angulaire peut entraîner une mauvaise orientation de l’insert ; mettant à l'épreuve la solidité de la connexion. Le rôle de ce guide de pose est donc de reprendre l’insert immédiatement après son insertion pour assurer son alignement pendant son refroidissement.

L’outil dispose d’une grande surface d’appui qui permet de le positionner contre la surface de la pièce imprimée. Cette surface sert de référence afin de maintenir l’insert perpendiculaire au plan de la pièce.

Sa forme triangulaire est conçue pour améliorer l’accessibilité lors de l’utilisation, notamment lorsque l’insert se trouve à proximité d’un bord ou d’une géométrie pouvant limiter l’accès.

L’objectif est d’obtenir un insert correctement aligné et placé au niveau de la surface de la pièce, sans qu’il reste incliné ou excessivement saillant.

Les extrémités de l’outil comportent des ailettes de refroidissement, destinées à favoriser un refroidissement rapide après le contact avec l’insert encore chaud.

Comment utiliser l’Insert Straightener ?

1. Préparez l'insertion à une température environ 10 à 20 °C au-dessus de la température d’impression du matériau.

2. Placez l’insert dans son logement puis laissez-le pénétrer dans la pièce sous l’effet de la chaleur, en appliquant le moins de force possible, jusqu’à ce qu’il dépasse encore légèrement de la surface.

3. Utilisez rapidement l’Insert Straightener pour pousser l’insert jusqu’à ce qu’il soit affleurant avec la surface. Maintenez l’outil en place pendant quelques secondes, le temps que l’ensemble refroidisse, puis retirez-le.

Cette méthode permet d'utiliser la surface de l'outil comme référence pour conserver l'insert droit pendant les dernières secondes de sa mise en place.

Poignées ergonomiques imprimables en 3D (non incluses)

CNC Kitchen propose des modèles 3D des poignées ergonomiques à imprimer soi-même permettant de faciliter la prise en main de l’outil :

https://www.printables.com/model/1616098-ergonomic-knobs-for-insert-straightener
